Actividad 1-. Tipos de VLAN

Ésta práctica consistió en hacer un mapa conceptual de los tipos de VLAN que existen: de datos, predeterminada, nativa, de administración y de voz. Las VLANs permiten hacer varias LANs de forma virtual y se dividen de acuerdo al uso que se le va a dar a cada una.

Actividad 2.- Implementación de una VLAN

Las VLANs se pueden realizar en un Switch que permitan su creación. Los hosts de las VLANs se pueden comunicar entre sí si se encuentran en la misma subred, pero un host no se puede comunicar con otro host si se encuentra en una VLAN diferente.

El fin de la práctica fue la creación de 3 VLANs diferentes con tres hosts cada una, a cada VLAN se le asignaron ciertos puertos del switch de manera contigua para la correcta comunicación interVLAN.

Configuración de los puertos del switch, indicando que la VLAN 99 es la nativa.

Actividad 3.- Práctica 3.2.3

Investigación de los enlaces troncales de la VLAN

Ésta práctica consistió en:

Activar la interfaz VLAN 99

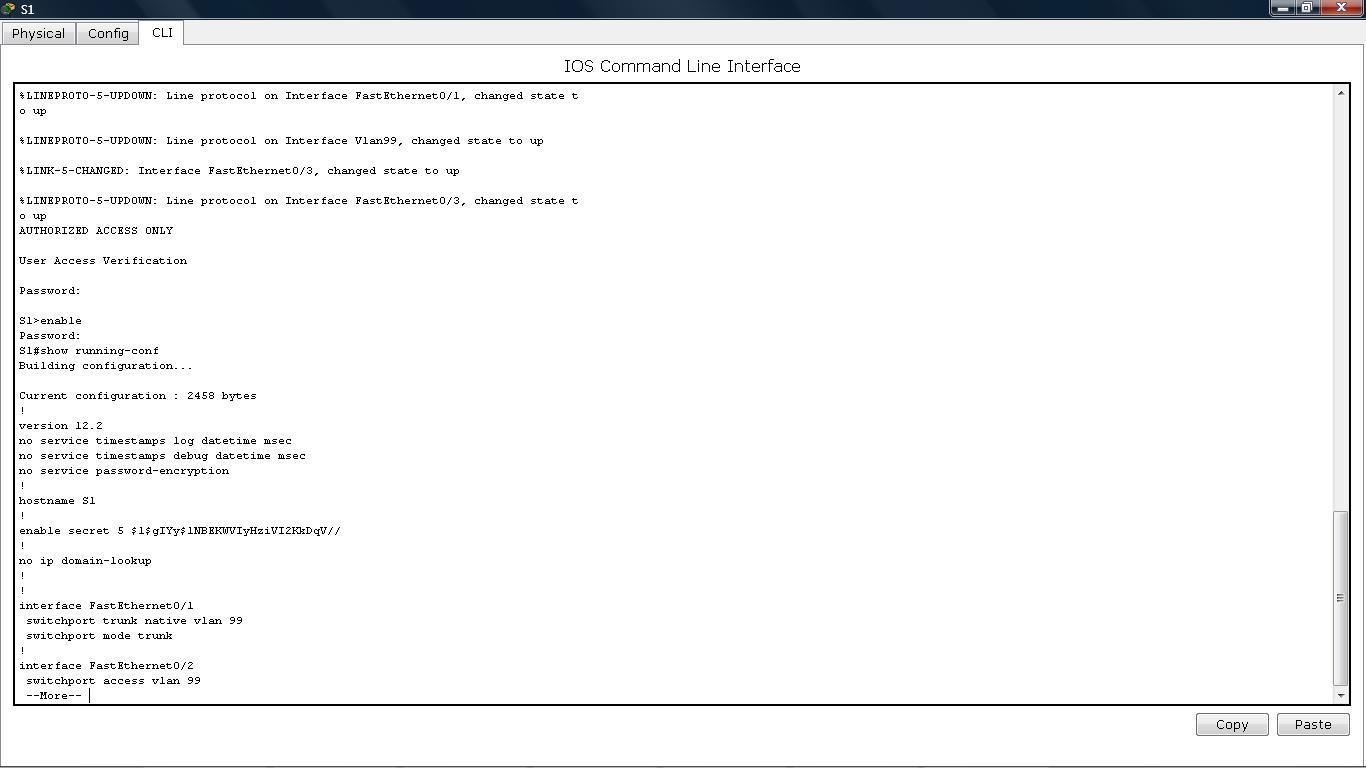

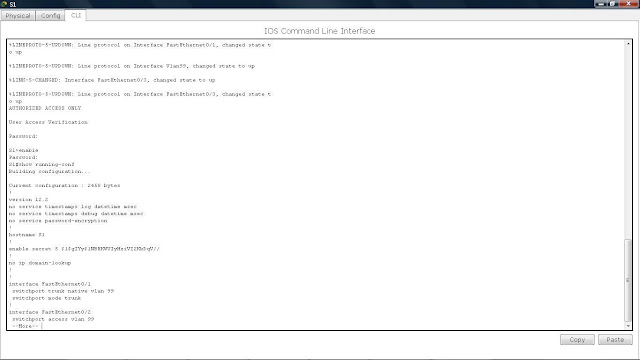

Visualizar la configuración del Switch

Investigar la etiqueta VLAN en el encabezado de trama

Haciendo ping de la PC1 a la PC4/ agregar pdu simple, modo simulación. El ping llega a la PC4 exitosamente.

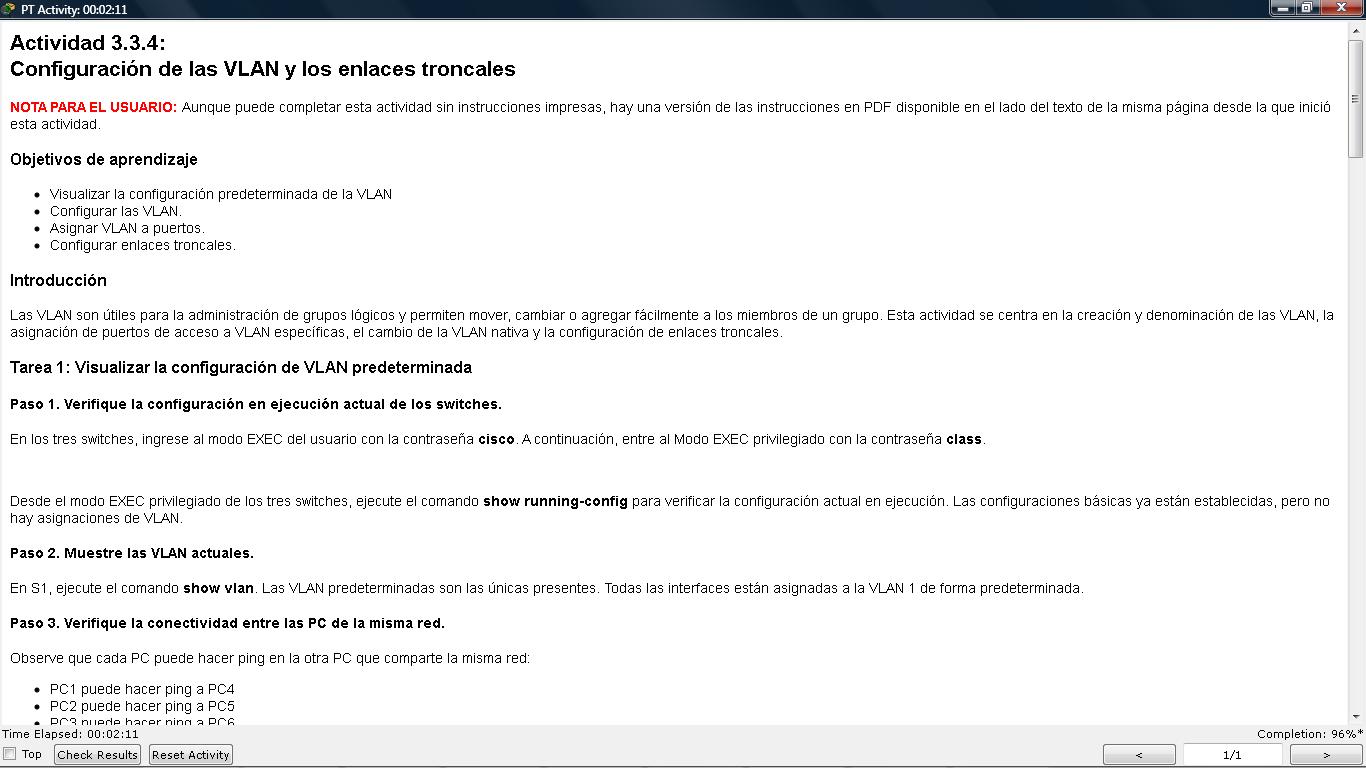

Actividad 4: Configuración de las VLAN y los enlaces troncales

Objetivos de aprendizaje

Visualizar la configuración predeterminada de la VLAN

Configurar las VLAN.

Asignar VLAN a puertos.

Configurar enlaces troncales

En ésta práctica se hicieron las configuraciones básicas del switch y se agregaron cuatro VLANs:

S1(config)#vlan 10
S1(config-vlan)#name Faculty/Staff
S1(config-vlan)#vlan 20
S1(config-vlan)#name Students
S1(config-vlan)#vlan 30
S1(config-vlan)#name Guest(Default)
S1(config-vlan)#vlan 99
S1(config-vlan)#name Management&Native

Se configuraron los puertos de acceso en los switches:

S2(config)#interface fastEthernet 0/6
S2(config-if)#switchport mode access
S2(config-if)#switchport access vlan 30
S2(config-if)#interface fastEthernet 0/11
S2(config-if)#switchport mode access
S2(config-if)#switchport access vlan 10
S2(config-if)#interface fastEthernet 0/18
S2(config-if)#switchport mode access
S2(config-if)#switchport access vlan 20

y además se configuraron los enlaces troncales para hacer la Vlan 99 la vlan nativa:

S1(config)#interface FastEthernet 0/1
S1(config-if)#switchport mode trunk
S1(config-if)#switchport trunk native vlan 99
S1(config-if)#interface FastEthernet 0/3
S1(config-if)#switchport mode trunk
S1(config-if)#switchport trunk native vlan 99

Actividad 5: Enlaces Troncales

En ésta actividad se contestaron preguntas con la finalidad de que identificáramos algunas características de las VLAN y los enlaces troncales.

Actividad contestada, el principal objetivo era identificar qué es un enlace troncal.

Actividad 6: Práctica 4.4.3

En esta actividad, se practica la configuración del VTP.

Objetivos de aprendizaje

Investigar la configuración actual

Configurar el S1 como servidor VTP

Configurar el S2 y el S3 como clientes VTP

Configurar las VLAN en el S1

Configurar los enlaces troncales en S1, S2 y S3

Verificar el estado del VTP en S1, S2 y S3

Asignar las VLAN a los puertos en S2 y S3

Verificar la implementación y prueba de la VLAN

VLANs activas en los switches

Configuraciones actuales en los Switches

Práctica finalizada con los enlaces troncales.

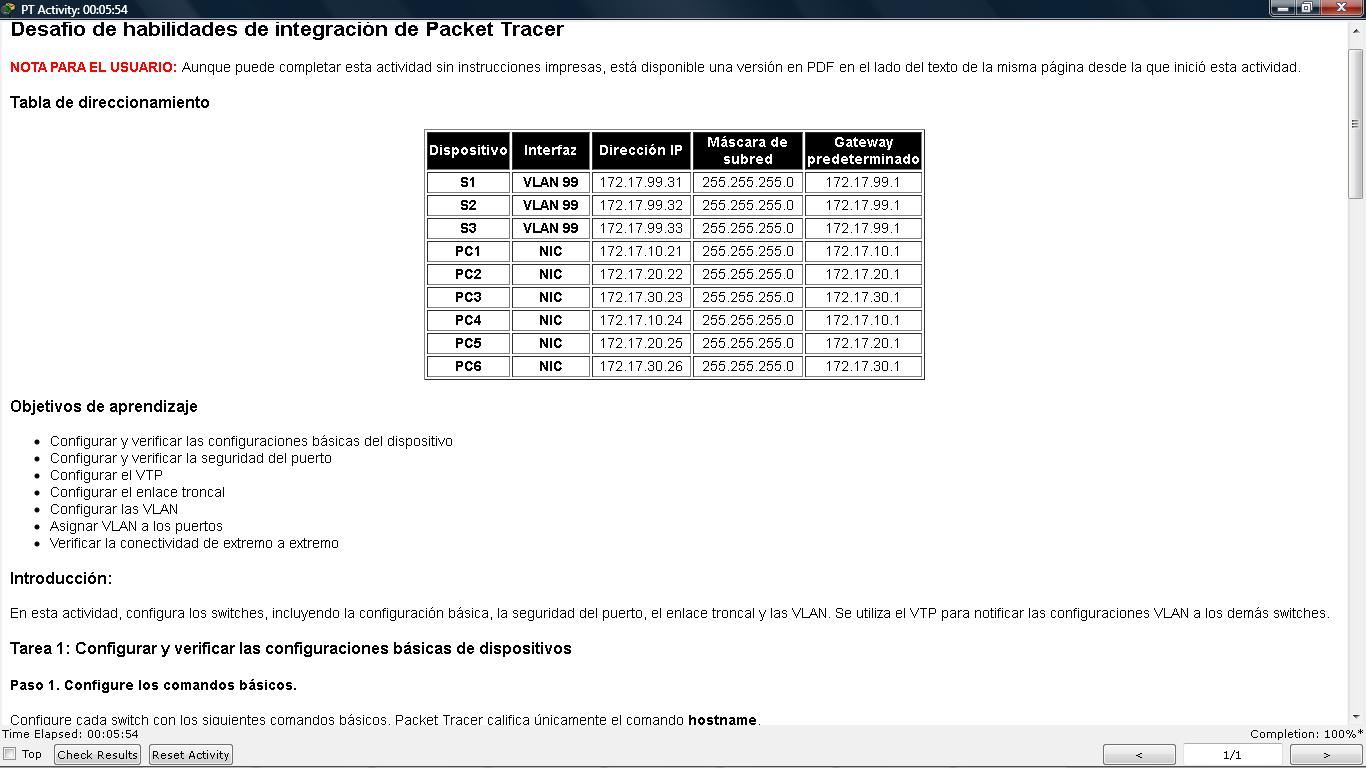

Actividad 7: Práctica 4.5.1

Desafío de Habilidades de Integración de Packet Tracer

Objetivos de aprendizaje

Configurar y verificar las configuraciones básicas del dispositivo
Configurar y verificar la seguridad del puerto
Configurar el VTP
Configurar el enlace troncal
Configurar las VLAN
Asignar VLAN a los puertos
Verificar la conectividad de extremo a extremo

En ésta práctiva básicamente se utilizaron los comandos escritos anteriormente para la configuración de las VLANs y los enlaces troncales, al final las PCs tenía que hacer ping correctamente entre sí.

Figura que muestra que las PCs hacen ping (Hosts de la misma VLAN)

Actividad 8: Spanning Tree

(Spanning Tree Protocol) (SmmTPr) es un protocolo de red de nivel 2 de la capa OSI, (nivel de enlace de datos). Su función es la de gestionar la presencia de bucles en topologías de red debido a la existencia de enlaces redundantes (necesarios en muchos casos para garantizar la disponibilidad de las conexiones). El protocolo permite a los dispositivos de interconexión activar o desactivar automáticamente los enlaces de conexión, de forma que se garantice que la topología está libre de bucles.

La actividad consistió en configurar una red de éste tipo.

Objetivos de aprendizaje

Examinar el estado por defecto del STP

Configurar el puente raíz

Configurar el puente raíz de respaldo

Finalizar la configuración del STP

Se tuvo que configurar el puente raíz y el puente raíz de respaldo asignándoles diferentes prioridades.

Se tienen que configurar los switches de la capa de acceso para que no sean puente raíz, ésto se logra cambiando las prioridades a un número más alto, puede ser levemente más alto que el switch de la raíz de respaldo.

Para asegurar que el switch posea el menor valor de prioridad de puente : spanning-tree vlan vlan-id root primary

Si desea contar con un puente raíz alternativo: spanning-tree vlan vlan-id root secondary

Para configurar la prioridad: spanning-tree vlan-id priority 80256

Actividad 9: Pasos de convergencia del algoritmo STP.

En ésta actividad se muestran los pasos de convergencia del protocolo Spanning Tree:

1.- Elegir puente raíz

2.- Elegir puerto raíz

3.- Elegir puertos designados y no designados

Actividad 10: Resolución de problemas del protocolo Spanning Tree

En ésta topología se tienen que corregir una congestión en los enlaces troncales, únicamente dos envían paquetes en la configuración predeterminada actualmente en ejecución del STP. La solución a este problema requiere un uso más efectivo de los enlaces troncales disponibles.

Se muestran las instrucciones de la práctica

Se tienen que modificar los enlaces troncales que tiene inicialmente, los comandos son los siguientes:

S1(config)#interface FastEthernet 0/1
S1(config-if)#switchport mode trunk
S1(config-if)#switchport trunk native vlan 99
S1(config-if)#interface FastEthernet 0/3
S1(config-if)#switchport mode trunk
S1(config-if)#switchport trunk native vlan 99

Con ésto ya no existe congestión y los enlaces troncales funcionan de manera correcta.

Actividad 11: Enrutamiento inter VLAN

El enrutamiento interVLAN sirve para la comunicación entre diferentes VLANs:

Objetivos de aprendizaje

Probar la conectividad sin enrutamiento entre las VLAN
Agregar VLAN a un switch
Configurar direccionamiento IP en un router
Probar la conectividad con enrutamiento entre las VLAN

Para la configuración del router se siguen éstos pasos:

Configure la interfaz Fa0/0 de R1 con la dirección IP 172.17.10.1 y la máscara de subred 255.255.255.0.

Configure la interfaz Fa0/1 con la dirección IP 172.17.30.1 y la máscara de subred 255.255.255.0.

Ejecute el comando no shutdown en ambas interfaces para mostrarlas.

R1(config)#interface fa0/0

R1(config-if)#ip address 172.17.10.1 255.255.255.0

R1(config-if)#no shutdown

R1(config-if)#interface fa0/1

R1(config-if)#ip address 172.17.30.1 255.255.255.0

R1(config-if)#no shutdown

Hecho ésto debe de haber conectividad entre las diferentes VLANs

Pings que muestran que hay conectividad entre las VLANs.

Actividad 12: Enrutamiento inter VLAN con subinterfaces del Router (Router-on-a-stick)

Topología de las VLAN

Objetivos de aprendizaje
Probar la conectividad sin enrutamiento entre las VLAN
Agregar VLAN a un switch
Configurar direccionamiento IP en un router
Probar la conectividad con enrutamiento entre las VLAN
Para la configuración de Router-on-a-stick se utilizan los siguientes comandos:












R1(config)#interface fa0/1.10
R1(config-subif)#encapsulation dot1Q 10
R1(config-subif)#ip address 172.17.10.1 255.255.255.0
R1(config-subif)#interface fa0/1.30
R1(config-subif)#encapsulation dot1Q 30
R1(config-subif)#ip address 172.17.30.1 255.255.255.0

Con éstos comandos la configuración del Router-on-a-stick debe ser exitosa.
El comando show running-config en R1 muestra que las subinterfaces en fa0/1 están habilitadas.

Actividad 13: Práctica 6.4.3 Resolución de problemas del enrutamiento inter VLAN.


Objetivos de aprendizaje
Resolver y corregir problemas entre las VLAN y los errores de configuración

Documentar la configuración de la red
Problemas resueltos:
En R1:

interface FastEthernet0/1,10
encapsulation dot1Q 11 * Debe de ser 10
La  interface FastEthernet0/1,30 necesita encapsulamiento dot1Q 30
la interfaz  fa0/1 no está encendida
Switch 1:

Falta la vlan 20 (Engineering)
El puerto fa0/4 debe estar encendido

Switch 2:
 No debe asignarse el puerto Fa0/11 a la VLAN 10, ni a la 30

Switch 3:
 Falta asignación de dirección IP de la interfaz VLAN
 interfaz VLAN1
dirección ip 192.168.99.13 255.255.255.0























Los problemas quedaron resueltos con las correcciones realizadas =).






Prácticas Manual



Práctica 3.5.1

Ésta práctica consistió en la configuración básica de vlans como crearlas y asignarles puertos

Práctica 3.5.2 (Física)

Práctica 4.4.2
Pasos para la configuración de VTP en los switches
Topología

Configuración del switch

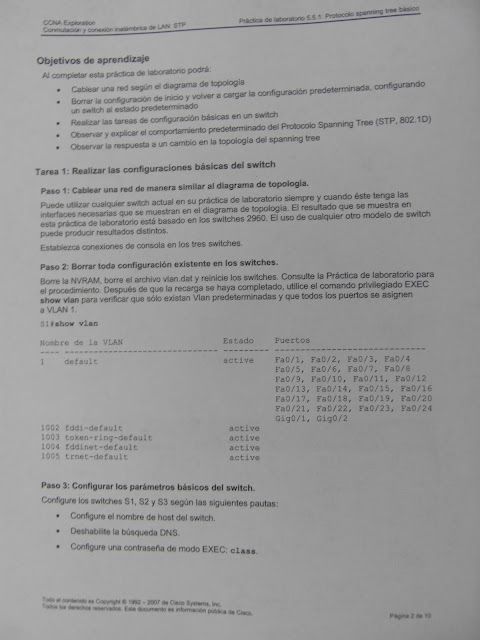

Práctica 5.5.1: Protocolo spanning tree básico
Objetivos de Apredizaje:
Observar el comportamiento predeterminado del spanning tree (STP, 802D)
Observar la respuesta a un cambio en la topología Spanning Tree
Deshabilitar todos los puertos con el comando shutdown

Asignación de puertos troncales y la dirección de la interfaz Vlan1
Verificar las propiedades de la prioridades con el comando show spanning-tree
Topología en Packet Tracer

Configuración que muestra el estado de los enlaces troncales en el switch.

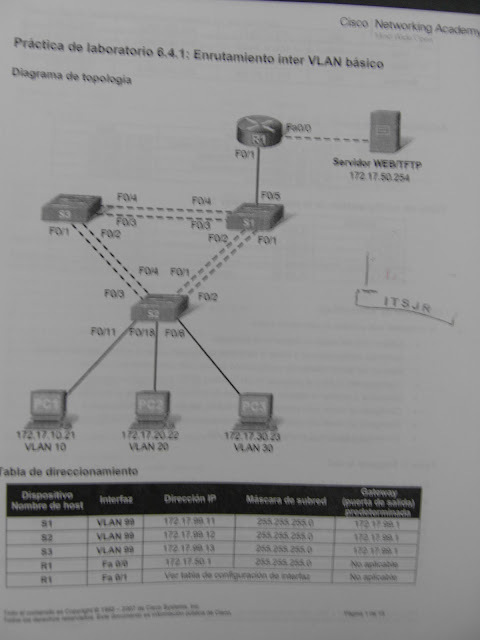

Práctica 6.4.1 Enrutamiento inter VLAN básico

Configuración actual del router











Configuración actual en S1
Práctica 6.4.2: Reto de enrutamiento inter VLAN.
Topología

Objetivos de aprendizaje
Al completar esta práctica de laboratorio podrá:
 Cablear una red según el diagrama de topología
 Borrar las configuraciones y volver a cargar un switch y un router al estado predeterminado
 Realizar las tareas básicas de configuración en una LAN conmutada y un router.
 Configurar las VLAN y el protocolo VLAN Trunking (VTP) en todos los switches
 Configurar un router para admitir el enlace 802.1q en una interfaz Fast Ethernet
 Configurar un router con subinterfaces que correspondan a las VLAN configuradas
 Demostrar el enrutamiento entre las VLAN
Configuración de los enlaces troncales
Práctica en Packet Tracer


Topología en Packet Tracer

Configuración del router
Configuración del Switch S1.

Práctica Física

Cableado switches y routers
Configurando PC4

Configurando varios hosts

Resolviendo situaciones que se presentaron al hacer las configuraciones
Configuración de la dirección IP de la VLAN 99
Visita a la Universidad Tecnológica de San Juan del Río


El pasado mes se realizó una visita a la Universidad Tecnológica de San Juan del Río,
 donde el propósito fue que los estudiantes conocieran la red de ésta universidad.

Se comentó que se realizará la renovación de la capa de distribución porque la actual ya no satisface la demanda.
Se cuenta con 38 switches Cisco Catalyst 3508 con 8 puertos para cable de fibra óptica para diferentes edificios.
